რეზიუმე

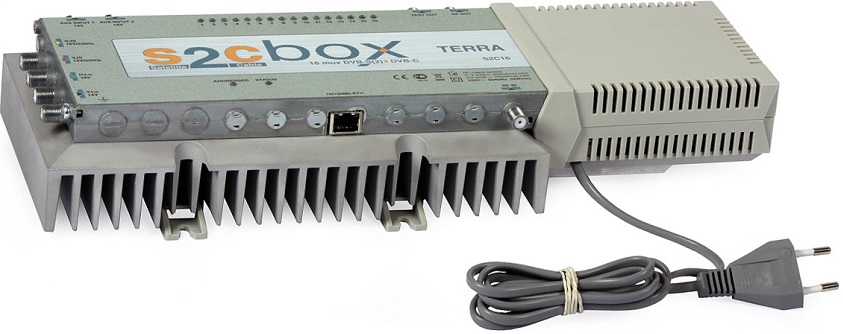

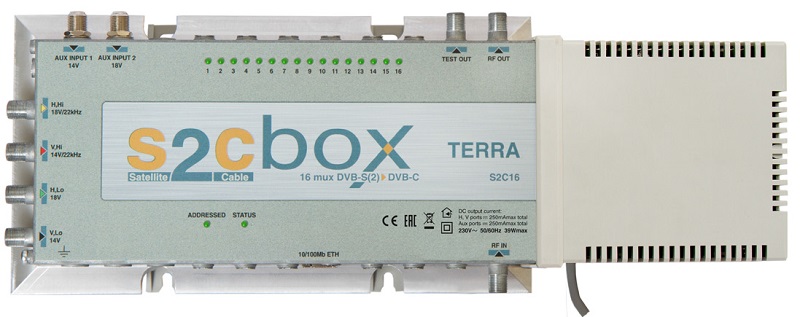

S2Cbox - წარმოადგენს მხოლოდ 37x14x7 სმ ზომის მიკროპროცესორულ მოდულს, რომელიც იძლევა სატელიტური TV პროგრამების, შენობაში არსებულ კოაქსიალური ქსელის სტრუქტურაში გადაცემის და განაწილების საშუალებას. მის გამოსასვლელზე ნებისმიერი არხი 48 - 858 მჰც დიაპაზონში შეიძლება შეირჩეს და დარეგულირდეს დამოუკიდებლად. გარე გაცივების გარეშე გადწყვეტა და სიმძლავრის ძალიან დაბალი მოხმარება - მხოლოდ 30 ვატი 16 SAT ტრანსპოდერის მუშაობაზე, რეალიზებულია მაღალი წნევით მყარად სხმულ კორპუსში. სათაო სადგურის ვებ-ზე დაფუძნებული მართვა ამარტივებს მის მონტაჟს და დაკონფიგურირებას.

გააჩნია დისტანციური მართვის და პროგრამული უზრუნველყოფის განახლების მხარდაჭერა, SNMP (Simple Network Management Protocol) მონიტორინგი, კონფიგურაციის ფაილის შენახვის და ჩატვირთვის მხარდაჭერა, პაროლის დაცვის მართვის პანელი (PW protected control panel) ერთზე მეტი მომხმარებლებისათვის და მრავალი სხვა ფუნქცია.

ანხორციელებს 16 DVB-S/S2 8PSK/QPSK მოდულირებულ SAT IF (შუალედური სიხშირის) მულტიპლექსირებული სიგნალის კონვერტირებას 16 QAM მოდულირებულ DVB-C RF (რადიოსიხშირულ) არხებში.

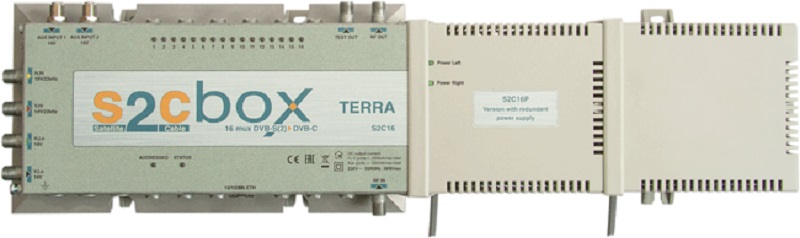

ჩაშენებული სარეზერვო კვების მოდული მე-2 ქსელის კაბელით (S2C16P)
6 SAT IF (შუალედური სიხშირის) შესასვლელი
TS ფორმირება (Transport stream processing):

PCR ხელახალი მარკირება (Program Clock Reference restamping)

სერვისების ფილტრაცია

PSI/SI რეგენერაცია

NIT გენერაცია

PMT ვერსიის მონიტორინგი

SNMP ხაფანგები (SNMP traps)
მაღალი წნევის ქვეშ სხმული კორპუსი
კონექტორები:

RF შესასვლელი და გამოსასვლელი, გამოსასვლელი სიგნალის საკონტროლო წერტილი - F ტიპი

Web-ზე დაფუძნებული მართვა - RJ-45

მახასიათებლები

ტ ი პ ი			S2C16 / S2C16P
შეკვეთის ნომერი			03817 / 03824
არხების რაოდენობა			16
RF შესასვლელი	სიხშირული დიაპაზონი	pr.	6x (950 - 2150 MHz)
	გაძლიერების ავტ. რეგულირება/იმპედანსი		45-85 dBµV/75 Ω
	LNB კვება/მართვა	pr.	DiSEqC max. 500 mA +250 mA / 13 V/18 V, 22 kHz
	მოდულაცია		DVB-S დემოდულიატორი (QPSK)	DVB-S2 დემოდულიატორი (QPSK, 8PSK)
	ციფრული ნაკადის სიჩქარე	pr.	2 ÷ 45 MS/s	2 ÷ 45 MS/s (QPSK), 2 ÷ 31.5 MS/s (8PSK)
	კოდური სიჩქარე		1/2, 2/3, 3/4, 5/6, 7/8	QPSK 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
				8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
	ჩახშობა		35 %	20 %, 25 %, 35 %
	სიგნალის დამუშავება		ETSI 300 421	ETSI 302 307
RF გამოსასვლელი	სიხშირული დიაპაზონი	pr.	48 - 858 MHz, by step 100 kHz
	არხების განაწილება		სხვა არხებისაგან დამოუკიდებლად
	წამტანის გამ. დონე/იმპედანსი	pr.	90 dBµV/75 Ω
	გამ. სიგნალის დონის რეგულირება	pr.	15 dB by 0.5 dB ბიჯით
	წამტანის გამ. დონის რეგულირება	pr.	+3 dB...-3 dB by 0.5 dB ბიჯით
	გამოსასვლელის სიხშირული ზოლი/ჩახშობა		45-862 MHz/3 dB
	MER (მოდულაციის შეცდომის კოეფიციენტი)		≥ 43 dB
	DVB-C მოდულაცია	pr.	QAM16, QAM32, QAM64, QAM128, QAM256
	არხის გატარების ზოლი/სიმბოლოების სიჩქარე	pr.	4...8.3 MHz / 3.5 ÷ 7.2 MS/s
	არეკვლის კოეფიციენტი (return loss)		≥ 14 dB
	ჩახშობა		15 %
	სიგნალის დამუშავება		EN 300 429, ITU-T J.83 A (Annex A)
	სატესტო წერტილი		-20 dB
შემავალი მონაცემების სიჩქარე			max. 90 Mbps per channel
მართვის პორტი			10/100 Base-T Ethernet
მოხმარებული სიმძლავრე*			230 V~ 50/60 Hz up to 29 W
სამუშაო ტემპერატურა			-10^o ÷ +55^o C
ზომები/წონა (შეფუთვა)			373x135x69 მმ / 3.1 კგ (S2C16); 492x135x69 მმ / 3.54 კგ ( S2C16P)

pr. პროგრამული მართვით

* გარე DC დატვირთვის გარეშე;
მაქსიმალური გარე DC დატვირთვით 44 W-მდე

შეერთების სქემა

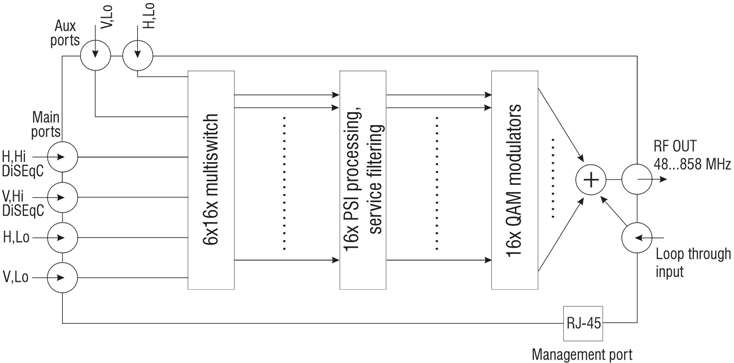

S2C16 ტრანსმოდულატორის ბლოკ სქემა

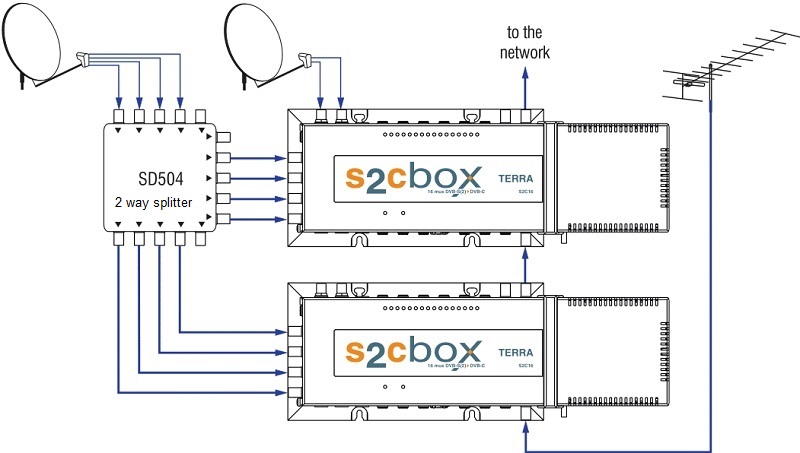

DVB-C არხების ფორმირების მაგალითი 1:

- 2 SAT ტრანსპოდერისაგან 32 DVB-C არხის ფორმირება და მიწისზედა TV -სთან გაერთიანება

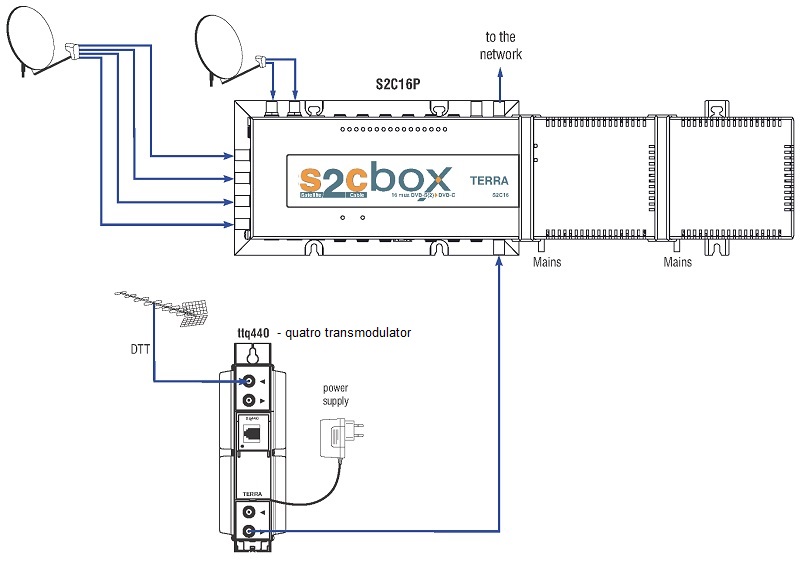

DVB-C არხების ფორმირების მაგალითი 2:

- 2 სატელიტის 16 SAT ტრანსპოდერისაგან DVB-C არხების ფორმირება
- 4 ციფრული მიწისზედა სატელევიზიო (DTT-digital terrestrial television) არხებისაგან DVB-C არხების ფორმირება
